Семиуровневая модель OSI и пример протоколов, соответствующих каждому уровню

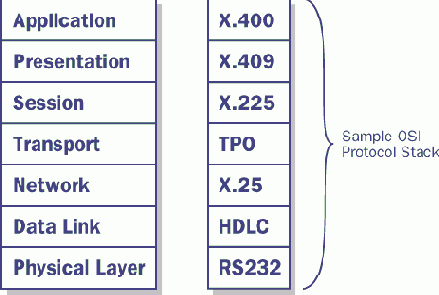

Рисунок 1.1. Семиуровневая модель OSI и пример протоколов, соответствующих каждому уровню


Для разделения входящего потока данных между приложениями на каждом из уровней, транспортом (Transport), сеанса (Session) и представлений (Presentation), используется механизм так называемых точек доступа (access point). Каждая точка доступа имеет уникальный идентификатор, или селектор (selector), который может быть либо символьной строкой, либо последовательностью шестнадцатеричных цифр. Длина селектора транспортного уровня - 32 символа (64 цифры), уровня сеансов - 16 символов (32 цифры) и уровня представлений - 8 символов (16 цифр). Чтобы два приложения в сети могли взаимодействовать, каждое из них должно знать набор селекторов другого.

Рассмотрим подробнее, как в терминах X.400 определяются компоненты системы передачи электронных сообщений.

На рисунке 1.2 приведена схема построения среды управления сообщениями (Messaging Handling Environment или MHE). Эта схема является классической, и в терминах этой схемы может быть описана структура и принципы функционирования любой существующей почтовой системы на любой платформе.

Как видно из рисунка, среда управления сообщениями представляет собой объединение систем управления сообщениями (Messaging Handling Systems или MHS), которые могут быть произвольным образом связаны между собой посредством шлюзов и/или публичных информационных сетей. Каждая из систем управления сообщениями в свою очередь состоит из следующих компонентов:

  • пользовательский агент (User Agent или UA), подсистема, выступающая в роли клиента в процессе обмена почтовыми сообщениями, клиент же в свою очередь может быть как реальным пользователем, так и процессом, использующим сервисы электронной почты;
  • агент передачи сообщений (Message Transfer Agent или MTA), подсистема, в обязанности которой входит обмен сообщениями с пользовательскими агентами и/или внешними и локальными агентами передачи сообщений. Следует заметить, что каждый агент передачи сообщений может иметь имя и пароль доступа;
  • система передачи сообщений (Message Transfer System или MTS), которая состоит из одного или нескольких MTA и выполняет функции приема, доставки и промежуточного хранения сообщений;
  • хранилище сообщений (Message Store или MS), подсистема, в функции которой входит посылка, прием и хранение сообщений от пользовательских агентов и агентов передачи сообщений, в составе MHS может иметь более одного хранилища.
